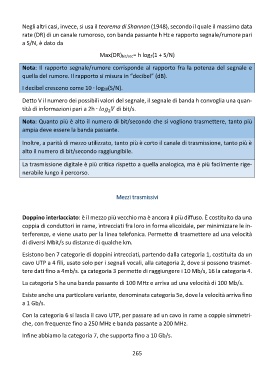

Negli altri casi, invece, si usa il teorema di Shannon (1948), secondo il quale il massimo data
rate (DR) di un canale rumoroso, con banda passante h Hz e rapporto segnale/rumore pari
a S/N, è dato da

Max(DR)bit/sec= h log2(1 + S/N)

Nota: Il rapporto segnale/rumore corrisponde al rapporto fra la potenza del segnale e
quella del rumore. Il rapporto si misura in “decibel” (dB).

I decibel crescono come 10 ∙ log10(S/N).

Detto V il numero dei possibili valori del segnale, il segnale di banda h convoglia una quan-
tità di informazioni pari a 2h ∙ di bit/s.
2

Nota: Quanto più è alto il numero di bit/secondo che si vogliono trasmettere, tanto più
ampia deve essere la banda passante.

Inoltre, a parità di mezzo utilizzato, tanto più è corto il canale di trasmissione, tanto più è
alto il numero di bit/secondo raggiungibile.

La trasmissione digitale è più critica rispetto a quella analogica, ma è più facilmente rige-
nerabile lungo il percorso.

Mezzi trasmissivi

Doppino interlacciato: è il mezzo più vecchio ma è ancora il più diffuso. È costituito da una
coppia di conduttori in rame, intrecciati fra loro in forma elicoidale, per minimizzare le in-
terferenze, e viene usato per la linea telefonica. Permette di trasmettere ad una velocità
di diversi Mbit/s su distanze di qualche km.

Esistono ben 7 categorie di doppini intrecciati, partendo dalla categoria 1, costituita da un
cavo UTP a 4 fili, usato solo per i segnali vocali, alla categoria 2, dove si possono trasmet-
tere dati fino a 4mb/s. ça categoria 3 permette di raggiungere i 10 Mb/s, 16 la categoria 4.

La categoria 5 ha una banda passante di 100 MHz e arriva ad una velocità di 100 Mb/s.

Esiste anche una particolare variante, denominata categoria 5e, dove la velocità arriva fino
a 1 Gb/s.

Con la categoria 6 si lascia il cavo UTP, per passare ad un cavo in rame a coppie simmetri-

che, con frequenze fino a 250 MHz e banda passante a 200 MHz.

Infine abbiamo la categoria 7, che supporta fino a 10 Gb/s.
