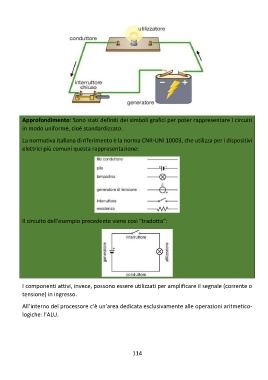

Approfondimento: Sono stati definiti dei simboli grafici per poter rappresentare i circuiti
in modo uniforme, cioè standardizzato.
La normativa italiana di riferimento è la norma CNR-UNI 10003, che utilizza per i dispositivi
elettrici più comuni questa rappresentazione:
Il circuito dell’esempio precedente viene così “tradotto”:
I componenti attivi, invece, possono essere utilizzati per amplificare il segnale (corrente o
tensione) in ingresso.
All’interno del processore c’è un’area dedicata esclusivamente alle operazioni aritmetico-
logiche: l’ALU.
